Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为聚四氟乙烯,公称压力 PN16~PN25,阀体材料为灰铸铁衬氟塑料的闸阀。
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀主要性能参数
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
Z41F46-16 |
16 |
1.6 |
≤150 |
腐蚀性介质 |
Z41F46-16C |
Z41F46-25 |
25 |
2.5 |
返回页首
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料
型号 |
材料 |
阀体、阀盖 |
闸板、阀杆 |
阀杆螺母 |
填料 |
手轮 |
Z41F46-16 |
灰铸铁衬氟塑料 |
碳素钢衬氟塑料 |
球墨铸铁或铝青铜 |
聚四氟乙烯 |
球墨铸铁 |
Z41F46-16C |
铸钢 |
Z41F46-25 |
返回页首
Z41F46 型 PN16 氟塑料衬里楔式闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
40 |
240 |
145 |
110 |
85 |
16 |
4×Φ18 |
320 |
370 |
200 |
15 |
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
350 |
405 |
200 |
20 |
65 |
270 |
180 |
145 |
120 |
18 |
4×Φ18 |
400 |
470 |
280 |
30 |
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
460 |
560 |
280 |
38 |
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
515 |
625 |
320 |
45 |
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
570 |
690 |
360 |
70 |
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
640 |
790 |
400 |
90 |
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
700 |
910 |
450 |
150 |
返回页首
Z41F46 型 PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
40 |
240 |
145 |
110 |
85 |
16 |
4×Φ18 |
320 |
370 |
200 |
15 |
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
350 |
405 |
200 |
20 |
65 |
270 |
180 |
145 |
120 |
18 |
4×Φ18 |
400 |
470 |
280 |
30 |
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
460 |
560 |
280 |
38 |
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
515 |
625 |
320 |
48 |
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
570 |
690 |
360 |
76 |
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
640 |
790 |
400 |
100 |
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
700 |
910 |
450 |
165 |
返回页首

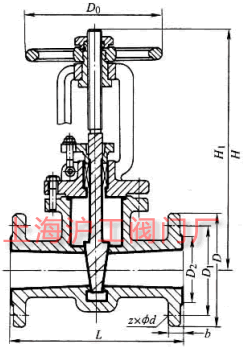

![Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸示意图](static/picture/z41f46_pn16_pn25_size.gif)
