Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:15515885115
  • 传真:0371-63660555
  • 技术:021-39900466

产品说明

Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀:手动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为不锈钢、硬质合金,工作压力 1.6-2.5MPa,阀体材料为碳素钢(Z40H-16C Z40H-25 Z40Y-16C Z40Y-25)、铬钼钢(Z40Y-16I/25I)、铬镍钛不锈钢(Z40W-16P/25P Z40Y-16P/25P)、铬镍钼钛不锈钢(Z40Y-16R/25R)的闸阀。

产品性能参数

Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Z40H-16C 16 1.6 ≤ 425 水、蒸汽、油品
Z40H-25 25 2.5
Z40Y-16C 16 1.6
Z40Y-25 25 2.5
Z40Y-16I 16 1.6 ≤ 550 蒸汽、油品
Z40Y-25I 25 2.5
Z40W-16P 16 1.6 ≤ 150 弱腐蚀性介质
Z40W-25P 25 2.5
Z40Y-16P 16 1.6
Z40Y-25P 16 1.6
Z40Y-16R 16 1.6 腐蚀性介质
Z40Y-25R 25 2.5

返回页首

产品零部件材料

Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀零部件材料
型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z40H-16C 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石棉
Z40H-25
Z40Y-16C 堆焊硬质合金
Z40Y-25
Z40Y-16I 铬钼合金钢 铬钼合金钢 堆焊铁基合金 柔性石棉
Z40Y-25I
Z40W-16P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢本体材料 聚四氟乙烯
Z40W-25P
Z40Y-16P 堆焊铁基合金
Z40Y-25P
Z40Y-16R 铬镍钼钛不锈钢 铬镍钼钛不锈钢
Z40Y-25R

返回页首

产品外形及结构尺寸(PN16)

Z40H、Z40Y、Z40W 型 PN16 钢制楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b f z×ød H D0 重量 / kg
15 130 95 65 45 14 2 4×ø14 175 200 4
20 150 105 75 55 14 2 4×ø14 180 200 5
25 160 114 85 65 14 2 4×ø14 210 200 6
32 180 135 100 78 16 2 4×ø18 210 200 7
40 200 145 110 85 16 3 4×ø18 350 200 19
50 250 160 125 100 16 3 4×ø18 358 240 29
65 265 180 145 120 18 3 4×ø18 375 240 33
80 280 195 160 135 20 3 8×ø18 433 280 45
100 300 215 180 155 20 3 8×ø18 502 320 63
125 325 245 210 185 22 3 8×ø18 312 360 108
150 350 280 240 210 24 3 8×ø23 676 360 134
200 400 335 295 265 26 3 12×ø23 820 400 192
250 450 405 355 320 30 3 12×ø25 969 450 273
300 500 460 410 375 30 4 12×ø25 1142 560 379
350 550 520 470 435 34 4 16×ø25 1280 640 590
400 600 580 525 485 36 4 16×ø30 1452 640 850
450 650 640 585 545 40 4 20×ø30 1541 720 907
500 700 705 650 608 44 4 20×ø34 1676 720 958
600 800 840 770 718 48 5 20×ø41 1874 800 1112

返回页首

产品外形及结构尺寸(PN25)

Z40H、Z40Y、Z40W 型 PN25 钢制楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b f z×ød H D0 重量 / kg
15 130 95 65 45 16 2 4×ø14 175 200 4
20 150 105 75 55 16 2 4×ø14 180 200 5
25 160 115 85 65 16 2 4×ø14 210 220 6
32 180 135 100 78 18 2 4×ø18 210 220 7
40 200 145 110 85 18 3 4×ø18 350 220 18
50 250 160 125 100 20 3 4×ø18 358 250 25
65 165 180 145 120 22 3 8×ø18 373 280 35
80 280 195 160 135 22 3 8×ø18 435 300 50
100 300 230 190 160 24 3 8×ø23 500 350 65
125 325 270 220 188 28 3 8×ø25 614 400 100
150 350 300 250 278 30 3 8×ø25 374 450 135
200 400 360 310 278 34 3 12×ø25 818 500 180
250 450 425 370 332 36 3 12×ø30 969 550 207
300 500 485 430 390 40 4 16×ø30 530 560 400
350 550 550 490 448 44 4 16×ø34 1280 640 631
400 600 610 550 505 48 4 16×ø34 1450 640 900
450 650 660 600 555 50 4 20×ø34 1541 720 1013
500 700 730 660 610 52 4 20×ø41 1676 720 1166
600 800 840 770 718 56 5 20×ø41 1874 800 1258
700 900 955 875 815 60 5 24×ø48 2280 850
800 1000 1070 990 930 64 5 24×ø48 2420 700

返回页首

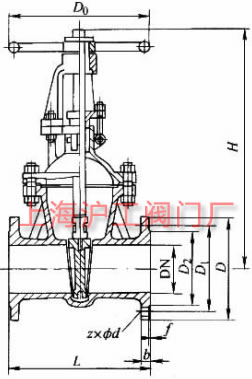

产品外形及结构尺寸示意图

Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,Z40H、Z40Y、Z40W 型 PN16、PN25 钢制楔式闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
