PZ73H、PZ73F、PZ73Y 型手动刀型闸阀/刀闸阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:15515885115
  • 传真:0371-63660555
  • 技术:021-39900466

产品说明

PZ73H、PZ73F、PZ73Y 手动刀型闸阀:手动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ73H-10C/16C)、不锈钢(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的闸阀。

采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

产品性能参数

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ73H-10C/16C 10、16 1.0、1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P

返回页首

产品零部件材料

PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)零部件材料
型号 材料
阀体 阀杆 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)

返回页首

产品外形及结构尺寸 (PN10)

PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 265 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 560
500 127 670 620 585 1200 23×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2×M 24×M30 680

返回页首

产品外形及结构尺寸 (PN16)

PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680

返回页首

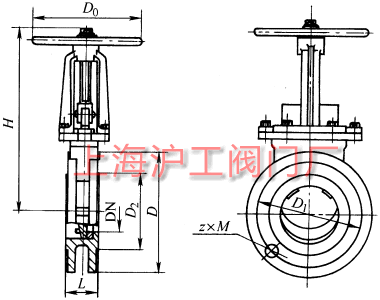

产品外形及结构尺寸示意图

PZ73H、PZ73F、PZ73Y 型手动刀型闸阀(刀闸阀)外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,PZ73H、PZ73F、PZ73Y 型手动刀型闸阀/刀闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
