【产品说明】
Z15W-16R、Z15W-16P 型不锈钢闸阀(Z15W 丝口内螺纹不锈钢闸阀):手动、内螺纹连接形式、暗杆楔式刚性单闸板,阀座密封面材料为不锈钢,工作压力 1.6MPa,阀体材料为不锈钢的闸阀。适用温度 -20~180℃,公称通径 DN15~DN50,适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、生物医药、制冷、食品等各种领域。
Z15W-16R、Z15W-16P 型不锈钢闸阀结构简单,制造和维修比较方便;工作行程小,启闭时间短;密封性好,密封面间磨擦力小,寿命较长;不适用于带颗粒、粘度较大、易结焦的介质。
【产品性能参数】
型号 | PN | 工作压力 (MPa) | 适用温度 (℃) | 适用介质 |
---|---|---|---|---|
Z15W-16R | 16 | 1.6 | -20~180 | 水、轻微腐蚀性气液体、饱和蒸汽、直接饮水 |
Z15W-16P |
返回页首 ⇑
【产品零部件材料】
名称 | 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 |
---|---|---|---|---|
材料 | 不锈钢 | 不锈钢 | 不锈钢 | 膨胀石墨 |
返回页首 ⇑
【产品外形及结构尺寸】
DN | Rc/in | L | B | H | D0 |
---|---|---|---|---|---|
15 | Rc1/2 | 56.5 | 15 | 94 | 70 |
20 | Rc3/4 | 60 | 20 | 102 | 70 |
25 | Rc1 | 68 | 25 | 114 | 80 |
32 | Rc1¼ | 75.5 | 32 | 124 | 80 |
40 | Rc1½ | 80 | 40 | 152.5 | 100 |
50 | Rc2 | 90.5 | 50 | 169.5 | 100 |
返回页首 ⇑

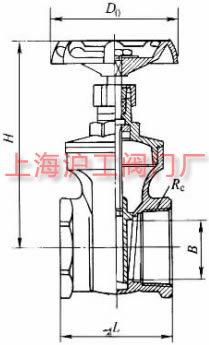

【产品外形及结构尺寸示意图】
