Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:15515885115
  • 传真:0371-63660555
  • 技术:021-39900466

产品说明

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀:手动、内螺纹连接、明杆楔式单闸板,Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金,公称压力 PN25~PN160,阀体材料为碳素钢(Z11H-25~63 Z11Y-25~160)、锻钢(Z11H-100~160)、铬钼钢(Z11Y-25I~63I)、铬镍钛不锈钢(Z11Y-25P~160P)的闸阀。

产品性能参数

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Z11H-25 25 2.5 ≤425 水、蒸汽、油品
Z11H-40 40 4.0
Z11H-63 63 6.3
Z11H-100 100 10 ≤450
Z11H-160 160 16
Z11Y-25 25 2.5 ≤425 水、蒸汽、油品
Z11Y-40 40 4.0
Z11Y-63 63 6.3
Z11Y-100 100 10
Z11Y-160 160 16
Z11Y-25I 25 2.5 ≤550 蒸汽、油品
Z11Y-40I 40 4.0
Z11Y-63I 63 6.3
Z11Y-25P 25 2.5 ≤150 弱腐蚀性介质
Z11Y-40P 40 4.0
Z11Y-63P 63 6.3
Z11Y-100P 100 10.0
Z11Y-160P 160 16.0

返回页首

产品零部件材料

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀零部件材料
型号 材料
阀体、阀盖、闸板 闸杆 密封面 填料
Z11H-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100 锻钢 锻钢 铬不锈钢 -
Z11H-160
Z11Y-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I 铬钼钢 耐热钢或铬不锈钢 铬钼钢堆焊硬质合金 石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛钢堆焊硬质合金 柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P

返回页首

产品外形及结构尺寸

Z11H PN25~PN63 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
DN Rc / in L D H H1 D0 重量/ kg
15 Rc ½ 90 34 208 229 120 3.5
20 Rc ¾ 100 44 244 275 140 5.7
25 Rc 1 110 48 261 296 160 6.9
32 Rc 120 56 270 310 160 8.5
40 Rc 135 64 304 352 200 12.3
50 Rc 2 155 75 318 377 240 30
Z11Y PN25~PN160 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
DN Rc / in L D H H1 D0 重量 / kg
15 Rc ½ 80 34 142 155 100 1.9
20 Rc ¾ 90 40 145 160 100 2.0
25 Rc 1 100 50 164 186 120 3.3
32 Rc 120 58 187 216 140 4.8
40 Rc 130 66 215 250 160 6.7
50 Rc 2 140 78 244 276 180 9.6

返回页首

产品外形及结构尺寸示意图

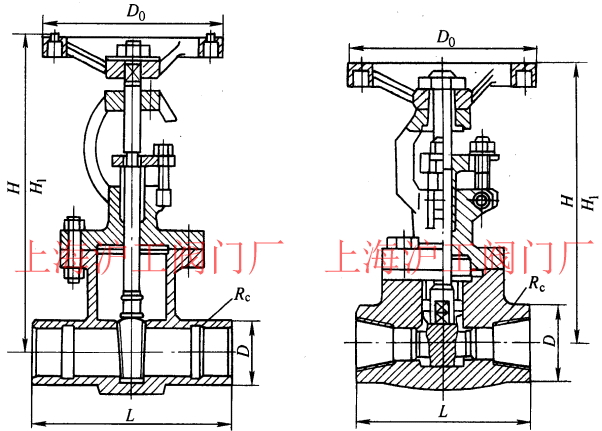

Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
