BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金和不锈钢,公称压力 PN16~PN40,阀体材料为碳钢(BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40)、铬镍钛不锈钢(BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P)、铬镍钼钛不锈钢(BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R),具有保温功能的闸阀。主要用于石油、化工、冶金、制药等各类系统中,能保温和防止介质结晶,以输送常温下会凝固的高粘度介质。
产品特点
①夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格,结构长度与同规格的普通阀门相同。③夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀主要性能参数
型号 |
PN |
工作压力/MPa |
适用介质 |
适用温度 |
BZ41H-16C |
16 |
1.6 |
油品等无腐蚀性介质 |
≤425 |
BZ41H-25 |
25 |
2.5 |
BZ41H-40 |
40 |
4.0 |
BZ41Y-16C |
16 |
1.6 |
BZ41Y-25 |
25 |
2.5 |
BZ41Y-40 |
40 |
4.0 |
BZ41W-16P |
16 |
1.6 |
弱腐蚀性介质 |
≤150 |
BZ41W-25P |
25 |
2.5 |
BZ41W-40P |
40 |
4.0 |
BZ41Y-16P |
16 |
1.6 |
BZ41Y-25P |
25 |
2.5 |
BZ41Y-40P |
40 |
4.0 |
BZ41W-16R |
16 |
1.6 |
柔腐蚀性介质 |
≤150 |
BZ41W-25R |
25 |
2.5 |
BZ41W-40R |
40 |
.0 |
BZ41Y-16R |
16 |
1.6 |
JZ41Y-25R |
25 |
2.5 |
JZ41Y-40R |
40 |
4.0 |
返回页首
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀零部件材料
型号 |
材料 |
阀体、阀盖、闸板 |
阀座和闸板密封面 |
阀杆 |
填料 |
手轮 |
BZ41H-16C |
碳素钢、WCB |
堆焊铁基合金 |
铬不锈钢 2Crl3 |
石棉石墨/柔性石墨 |
球墨铸铁或铸钢 |
BZ41H-25 |
BZ41H-40 |
BZ41Y-16C |
堆焊硬质合金 |
BZ41Y-25 |
BZ41Y-40 |
BZ41W-16P |
铬镍钛不锈钢 CF8 |
本体材料 D8/CF8 |
铬镍钛不锈钢、304 |
聚四氟乙烯 |
BZ41W-25P |
BZ41W-40P |
BZ41Y-16P |
堆焊硬质合金 |
BZ41Y-25P |
BZ41Y-40P |
BZ41W-16R |
铬镍钼钛不锈钢、CF8M |
本体材料 B8M/CF8M |
铬镍钼钛不锈钢、316 |
BZ41W-25R |
BZ41W-40R |
BZ41Y-16R |
堆焊硬质合金 |
JZ41Y-25R |
JZ41Y-40R |
返回页首
BZ41H、BZ41W、BZ41Y 型 PN16 保温夹套式楔式闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
D0 |
加热汽接头螺纹 |
重量/kg |
50 |
250 |
195 |
160 |
135 |
20 |
8×Φ18 |
358 |
280 |
M12×1.25 |
54 |
80 |
310 |
245 |
210 |
185 |
22 |
8×Φ18 |
435 |
320 |
M12×1.25 |
100 |
100 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
502 |
360 |
M12×1.25 |
120 |
150 |
450 |
335 |
295 |
265 |
26 |
12×Φ23 |
675 |
400 |
M12×1.25 |
260 |
200 |
550 |
405 |
355 |
320 |
30 |
12×Φ25 |
820 |
400 |
M12×1.25 |
300 |
250 |
650 |
460 |
410 |
375 |
30 |
12×Φ25 |
970 |
500 |
M20×1.5 |
400 |
300 |
750 |
520 |
470 |
435 |
34 |
16×Φ25 |
1145 |
500 |
M20×1.5 |
490 |
350 |
850 |
580 |
525 |
485 |
36 |
16×Φ30 |
1280 |
500 |
M20×1.5 |
580 |
400 |
950 |
640 |
585 |
545 |
40 |
20×Φ30 |
1450 |
500 |
M20×1.5 |
920 |
返回页首
BZ41H、BZ41W、BZ41Y 型 PN25 保温夹套式楔式闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
D0 |
加热汽接头螺纹 |
重量/kg |
50 |
250 |
195 |
160 |
135 |
22 |
8×Φ18 |
358 |
280 |
M12×1.25 |
56 |
80 |
310 |
270 |
220 |
188 |
28 |
8×Φ18 |
435 |
320 |
M12×1.25 |
105 |
100 |
350 |
300 |
250 |
218 |
30 |
8×Φ23 |
502 |
360 |
M12×1.25 |
170 |
150 |
450 |
360 |
310 |
278 |
34 |
12×Φ23 |
675 |
400 |
M12×1.25 |
270 |
200 |
550 |
425 |
370 |
332 |
36 |
12×Φ25 |
820 |
400 |
M12×1.25 |
380 |
250 |
650 |
485 |
430 |
390 |
40 |
12×Φ25 |
970 |
500 |
M20×1.5 |
535 |
300 |
750 |
550 |
490 |
448 |
44 |
16×Φ25 |
1145 |
500 |
M20×1.5 |
546 |
350 |
850 |
610 |
550 |
505 |
48 |
16×Φ30 |
1280 |
500 |
M20×1.5 |
735 |
400 |
950 |
660 |
660 |
555 |
50 |
20×Φ30 |
1450 |
500 |
M20×1.5 |
1224 |
返回页首
BZ41H、BZ41W、BZ41Y 型 PN40 保温夹套式楔式闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
D0 |
加热汽接头螺纹 |
重量/kg |
50 |
250 |
195 |
160 |
135 |
22 |
8×Φ18 |
371 |
280 |
M12×1.25 |
56 |
80 |
310 |
270 |
220 |
188 |
28 |
8×Φ18 |
455 |
320 |
M12×1.25 |
105 |
100 |
350 |
300 |
250 |
218 |
30 |
8×Φ34 |
550 |
360 |
M12×1.25 |
170 |
150 |
450 |
375 |
320 |
282 |
38 |
12×Φ23 |
708 |
400 |
M20×1.5 |
340 |
200 |
550 |
445 |
385 |
345 |
42 |
12×Φ25 |
890 |
400 |
M20×1.5 |
430 |
250 |
650 |
510 |
450 |
408 |
46 |
12×Φ25 |
1015 |
500 |
M20×1.5 |
560 |
300 |
750 |
570 |
510 |
465 |
52 |
16×Φ25 |
1235 |
500 |
M20×1.5 |
600 |
350 |
850 |
610 |
585 |
535 |
58 |
16×Φ30 |
1390 |
500 |
M20×1.5 |
810 |
400 |
950 |
660 |
610 |
560 |
60 |
20×Φ30 |
1560 |
500 |
M20×1.5 |
1250 |
返回页首

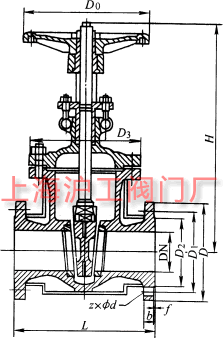

![BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀主要外形及结构尺寸示意图](static/picture/bz41h_bz41w_bz41y_size.gif)
