【产品说明】

Z973F、Z973H 电动刀型闸阀（刀闸阀）：电动驱动、对夹式连接、明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6~16，阀体材料为碳素钢的闸阀。

配有多回转式电动装置，使阀板作上下直线运动，并可实现远程控制阀门的打开或关闭。通径范围：DN50~DN500，使用温度 ≤100℃，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

【产品性能参数】

Z973F、Z973H 型电动刀型闸阀（刀闸阀）主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z973F-6C	6	0.6	≤ 100	灰渣等
Z973H-6C
Z973F-10C	10	1.0
Z973H-10C
Z973F-16C	16	1.6
Z973H-16C

返回页首 ⇑

【产品零部件材料】

Z973F、Z973H 型电动刀型闸阀（刀闸阀）零部件材料

型号	材料
	阀体	闸板	密封面	阀杆	填料
Z973F-6C	碳素钢	铬镍钛不锈钢	氟塑料	铬不锈钢	石棉
Z973H-6C			镶或喷焊铁基合金
Z973F-10C			氟塑料
Z973H-10C			镶或喷焊铁基合金
Z973F-16C			氟塑料
Z973H-16C			镶或喷焊铁基合金

返回页首 ⇑

【产品外形及结构尺寸 (PN6)】

Z973F、Z973H (PN6) 型电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DN	L	D1	D2	z×ød	H	电装型号	重量 / kg
50	50	90	110	4×ø12	370	DZ10	52
65	50	110	130	4×ø12	460	DZ10	53
80	50	125	150	4×ø16	590	DZ10	55
100	50	145	170	4×ø16	780	DZ10	57
150	60	200	225	8×ø16	980	DZ10	71
200	60	255	280	8×ø16	1053	DZ15	81
250	70	310	335	12×ø16	1060	DZ20	100
300	80	362	395	12×ø20	1230	DZ20	123
350	90	412	445	12×ø20	1250	DZ30	148
400	100	462	498	16×ø20	1770	DZ30	158
450	120	518	550	16×ø20	1920	DZ45	225
500	130	568	600	16×ø20	2010	DZ45	240

返回页首 ⇑

【产品外形及结构尺寸 (PN10)】

Z973F、Z973H 型 PN10 电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DN	L	D1	D2	z×ød	H	电装型号	重量 / kg
50	50	100	125	4×ø16	370	DZ10	54
65	50	120	145	4×ø16	460	DZ10	60
80	50	135	160	4×ø16	590	DZ10	62
100	50	155	180	8×ø16	780	DZ10	66
150	60	210	240	8×ø20	980	DZ15	84
200	60	265	295	8×ø20	1053	DZ20	106
250	70	320	350	12×ø20	1060	DZ20	120
300	80	368	400	12×ø20	1230	DZ30	220
350	90	428	460	16×ø20	1250	DZ30	230
400	100	482	515	16×ø22	1770	DZ45	300

返回页首 ⇑

【产品外形及结构尺寸 (PN16)】

Z973F、Z973H 型 PN16 电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DN	L	D1	D2	z×ød	H	电装型号	重量 / kg
50	50	100	125	4×ø16	370	DZ10	65
65	50	120	145	4×ø16	460	DZ10	68
80	50	135	160	8×ø16	590	DZ10	74
100	50	155	180	8×ø16	780	DZ10	77
150	60	210	240	8×ø20	980	DZ15	96
200	60	265	295	12×ø20	1053	DZ20	114
250	70	320	355	12×ø22	1060	DZ20	135
300	80	375	410	12×ø22	1230	DZ30	230

返回页首 ⇑

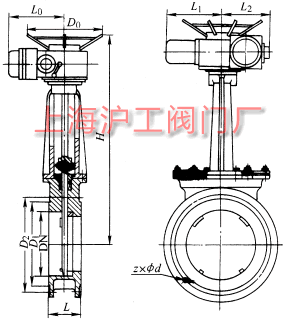

【产品外形及结构尺寸示意图】
