【产品说明】

Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀：手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为不锈钢、硬质合金，工作压力 4.0~6.3MPa，阀体材料为碳素钢（Z40H-40~63 Z40H-40Q Z40Y-40~63）、铬钼钢（Z40Y-40I~63I）、铬镍钛不锈钢（Z40W-40P）、铬镍钼钛不锈钢（Z40Y-40R）的闸阀。

【产品性能参数】

Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z40H-40	40	4.0	≤ 425	水、蒸汽、油品
Z40H-63	63	6.3
Z40H-40Q	40	4.0
Z40Y-40	40	4.0
Z40Y-63	63	6.3
Z40Y-40I	40	4.0	≤ 550	蒸汽、油品
Z40Y-63I	63	6.3
Z40W-40P	40	4.0	≤ 150	弱腐蚀性介质
Z40W-40P	40	4.0
Z40Y-40R	40	4.0		腐蚀性介质
Z40Y-40R	40	4.0

返回页首 ⇑

【产品零部件材料】

Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀零部件材料

型号	材料
	阀体、阀盖、闸板	闸杆	密封面	填料
Z40H-40	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石棉
Z40H-63
Z40H-40Q
Z40Y-40			堆焊硬质合金
Z40Y-63
Z40Y-40I	铬钼钢	铬钼钢	堆焊铁基合金	石棉石墨或柔性石墨
Z40Y-63I
Z40W-40P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z40W-40P			堆焊硬质合金
Z40Y-40R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z40Y-40R			堆焊硬质合金

返回页首 ⇑

【产品外形及结构尺寸 (PN40)】

Z40H、Z40Y、Z40W 型 (PN40) 钢制楔式闸阀外形及结构尺寸

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
20	150	105	75	55	51	16	4×ø14	256	438	240	29
25	160	115	85	65	58	16	4×ø14	275	452	240	33
32	180	135	100	78	66	18	4×ø18	285	530	280	46
40	200	145	110	85	76	18	4×ø18	320	620	320	63
50	250	160	125	100	88	20	4×ø18	371	438	240
65	280	180	145	120	110	22	8×ø18	393	452	240
80	310	195	160	135	121	22	8×ø18	455	530	280
100	350	230	190	160	150	24	8×ø23	551	620	320
125	400	270	220	188	176	28	8×ø25	634	765	360
150	450	300	250	218	204	30	8×ø25	708	845	360
200	550	375	320	282	260	38	12×ø30	858	1041	400
250	650	445	385	345	313	42	12×ø34	1015	1244	450
300	750	510	450	408	364	46	16×ø34	1145	1474	560
350	850	570	510	465	422	52	16×ø34	1280	1663	640
400	950	655	585	535	474	58	16×ø41	1450	1886	720	849

返回页首 ⇑

【产品外形及结构尺寸 (PN63)】

Z40H、Z40Y、Z40W 型 (PN63) 钢制楔式闸阀外形及结构尺寸

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
25	210	135	100	78	58	22	4×ø18	310	—	—	10
32	230	150	110	82	66	24	4×ø23	320	—	—	14
40	240	165	125	95	76	24	4×ø23	360	—	—	37
50	250	175	135	105	88	26	4×ø23	371	438	280	34
65	280	200	160	130	110	28	8×ø23	393	473	280	43
80	310	210	170	140	121	30	8×ø23	455	550	320	60
100	350	250	200	168	150	32	8×ø25	551	669	360	89
125	400	295	240	202	175	36	8×ø30	628	772	400	140
150	450	340	280	240	204	38	8×ø34	718	893	450	207
200	550	405	345	300	260	44	12×ø34	873	1100	560	327
250	650	470	400	352	313	48	12×ø41	1050	1332	640	467
300	750	530	460	412	364	54	16×ø41	1470	1804	640	590
350	850	595	525	475	474	60	16×ø41	—	—	—	—

返回页首 ⇑

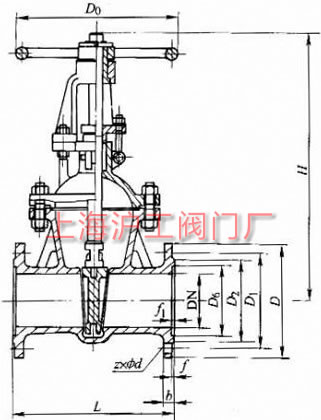

【产品外形及结构尺寸示意图】
