DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀
  • 质量稳定：实行全过程质量监控，细致入微，全方位检测！
  • 价格合理：高效内部成本控制，减少了开支，让利于客户！
  • 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 销售：15515885115
  • 传真：0371-63660555
  • 技术：021-39900466

产品说明

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀：电动、法兰连接（DKZ960Y 为对接焊连接）、明杆楔式弹性闸板，阀座密封面材料为不锈钢或硬质合金，公称压力 PN16~PN63，阀体材料为碳钢（DKZ940H-16C~63、DKZ960Y-16C~63）、Cr5Mo（DKZ940Y-16I~63I）的真空闸阀。

产品性能参数

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀主要性能参数
型号 PN 工作压力/MPa
DKZ940H-16C~63 16~63 1.6~6.3
DKZ940Y-16I~63I
DKZ960Y-16C~63

返回页首 ⇑

产品零部件材料

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀零部件材料
型号 材料
阀体、闸板、阀盖 填料 填料垫 手轮 阀杆螺母 阀杆
DKZ940H-16C~63 WCB 柔性石墨 AL QT450-10 ZCuA110Fe3 1Cr13
DKZ940Y-16I~63I Cr5Mo
DKZ960Y-16C~63 WCB

返回页首 ⇑

产品外形及结构尺寸

DKZ940H-16C、DKZ940Y-16I、DKZ960Y-16C 真空闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b z×Φd D3 D7 M L1 L2 D0 电装型号 重量/kg
50 250 160 125 100 16 4×Φ18 165 80 574 170 308 400 Z10-18 106
65 265 180 145 120 18 4×Φ18 185 95 590 170 308 400 Z20-18 115
80 280 195 160 135 20 8×Φ18 205 114 625 170 388 400 ZD22-18b 126
100 300 215 180 155 20 8×Φ18 232 140 756 170 349 400 ZD22-18b 136
150 350 280 240 210 24 8×Φ23 335 182 930 325 411 250 ZD30-18a 222
200 400 335 295 265 26 12×Φ23 400 240 1074 325 411 250 ZD30-18a 222
250 450 405 355 320 30 12×Φ25 475 298 1269 408 530 360 ZD45-36c 454
300 500 460 410 375 30 12×Φ25 530 350 1514 408 545 360 ZD60-36b 557
350 550 520 470 435 34 16×Φ25 610 402 1750 445 577 400 ZD90-18b 886
400 600 580 525 485 36 16×Φ30 710 458 1900 445 617 400 ZD120-36b 1106
500 700 705 650 608 44 20×Φ34 850 560 2350 - - - DZW180 1060
600 800 840 770 718 48 20×Φ41 1015 684 2810 430 937 400 DZW400 2688

返回页首 ⇑

DKZ940H-25、DKZ940Y-25I、DKZ960Y-25 真空闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b z×Φd D3 D7 M L1 L2 D0 电装型号 重量/kg
50 250 160 125 100 20 4×Φ18 165 80 629 197 363 400 Z10-18 110
65 265 180 145 120 22 8×Φ18 185 95 629 197 363 400 DZ-B 116
80 280 195 160 135 22 8×Φ18 232 114 690 197 363 400 ZD22-18b 136
100 300 230 190 160 24 8×Φ23 269 140 784 325 381 250 ZD22-18b 151
125 325 270 220 188 28 8×Φ25 232 182 734 197 363 250 ZD22-18b 219
150 350 300 250 218 30 8×Φ25 335 240 930 325 411 250 ZD30-18b 219
200 400 360 310 278 34 12×Φ25 400 298 1074 345 460 250 ZD30-18a 318
250 450 425 370 332 36 12×Φ30 475 350 1269 408 530 360 ZD45-36c 459
300 500 485 430 390 40 16×Φ30 530 402 1514 408 530 360 ZD60-36b 562
350 550 550 490 448 44 16×Φ34 610 458 1750 445 577 360 ZD90-36c 891
400 600 610 550 505 48 16×Φ34 710 560 1900 445 617 400 ZD120-36b 1169
450 650 660 600 555 50 20×Φ34 750 684 2105 595 621 500 ZD160-40b 1358
500 700 730 660 610 52 20×Φ41 850 - - - - - DZW180 -
600 - - - - - - 1015 - - - - - DZW400 -

返回页首 ⇑

DKZ940H-40、DKZ940Y-40I、DKZ960Y-40 真空闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 D6 d z×Φd D3 D7 H H1 D0 重量/kg
50 250 160 125 100 88 20 4×Φ18 - - - - - -
65 280 180 145 120 110 22 8×Φ18 - - - - - -
80 310 195 160 135 121 22 8×Φ18 215 100 662 325 ZD22-18b 138
100 350 230 190 160 150 24 8×Φ23 250 124 792 325 ZD22-18a 160
125 400 270 220 188 176 28 8×Φ25 315 165 830 325 ZD22-18a 180
150 450 300 250 218 204 30 8×Φ25 345 185 955 325 ZD30-18 a 241.4
200 550 375 320 282 260 38 12×Φ30 420 250 1160 408 ZD45-36 c 426
250 650 445 385 345 313 42 12×Φ34 525 295 1402 445 ZD90-36b 595
300 750 510 450 408 364 46 16×Φ34 570 350 1612 445 ZD120-36b 802.5
350 850 570 510 465 422 52 16×Φ34 650 410 1669 415 ZD120-18c 930
400 950 655 585 535 474 58 20×Φ41 735 460 2035 430 ZD250 1870
500 1150 755 670 612 576 62 20×Φ48 920 570 2423 430 DZW250 2350

返回页首 ⇑

DKZ940H-63、DKZ940Y-63I、DKZ960Y-63 真空闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 D6 b z×Φd D3 D7 M L1 L2 D0 电装型号 重量/kg
50 250 175 135 102 88 26 4×Φ23 200 80 574 325 381 250 DZ-15B(I) 87
65 280 200 160 130 110 28 8×Φ23 - - - - - - - -
80 310 210 170 140 121 30 8×Φ23 215 108 662 325 381 250 ZD22-18b 138
100 350 250 200 168 150 32 8×Φ25 250 135 772 325 411 250 ZD30-18a 162
150 450 340 280 240 204 38 8×Φ34 365 195 1120 408 475 250 ZD45-18b 360
200 550 405 345 300 260 44 12×Φ34 440 250 1288 445 558 360 ZD90-18b 523
250 650 470 400 352 313 48 12×Φ41 530 310 1473 445 571 400 ZD120-18b 800
300 750 530 460 412 364 54 16×Φ41 565 384 1685 445 571 400 ZD120-18b 854
350 850 595 525 475 422 60 16×Φ41 680 415 2004 430 937 400 ZD250 1570
400 950 670 585 525 474 66 16×Φ48 765 560 2040 430 937 400 ZD250 2045
500 1150 800 705 640 576 70 20×Φ54 920 565 2600 430 937 400 DZW400 2627

返回页首 ⇑

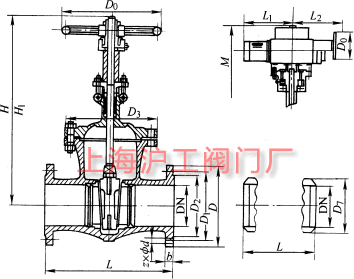

产品外形及结构尺寸示意图

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀主要外形及结构尺寸示意图

返回页首 ⇑

声明：本文中所有文字、数据、图片均只适用于参考，DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：15515885115。
