产品说明

Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀：电动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为铜（Z945T）、灰铸铁（Z945W），公称压力 PN6~PN10，阀体材料为灰铸铁的闸阀。

产品性能参数

Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z945T-16	6	0.6	≤100	水
Z945T-10	10	1.0	≤100	水、蒸汽
Z945W-10	10	1.0	≤100	油品

返回页首

产品零部件材料

Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z945T-16	灰铸铁	铬不锈钢	铜合金	石棉
Z945T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z945W-10	灰铸铁	碳钢	灰铸铁	油浸石棉填料

返回页首

产品外形及结构尺寸

Z945T-6 型铸铁电动暗杆楔式闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	z×Φd	H	重量/kg
1400	1080	1630	1560	1510	36×Φ37	3440	44

返回页首

Z945T-10、Z945W-10 型铸铁电动暗杆楔式闸阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	H	L1	L2	z×Φd	D0	重量/kg
100	230	215	180	155	22	680	170	291	8×Φ18	200	102
125	255	245	210	185	24	720	170	291	8×Φ18	200	110
150	280	280	240	210	24	775	170	308	8×Φ23	200	123
200	330	335	295	265	26	897	325	425	8×Φ23	200	210
250	380	390	350	320	28	992	325	425	12×Φ23	250	252
300	420	440	400	368	28	1080	325	460	12×Φ23	250	310
350	450	500	460	428	30	1161	325	460	16×Φ23	250	380
400	480	565	515	482	32	1357	408	530	16×Φ25	250	585
450	510	615	565	532	32	1430	408	530	20×Φ25	360	720
500	540	670	620	585	34	1557	408	530	20×Φ25	360	815
600	600	780	725	685	36	1840	408	545	20×Φ30	360	1090

返回页首

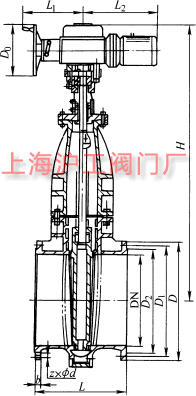

产品外形及结构尺寸示意图

返回页首
