产品说明

H7B41X-16、H7B41X-16C 型液控止回阀适用于常压锅炉的回水管路上，利用发送管路自身压力变化控制本阀的开启与关闭，本阀门属于常闭阀，能有效防止因突然断电或因其它原因引起循环水泵停止工作时引起锅炉溢水，它可代替价格昂贵的电磁控制系统。

产品性能参数

H7B41X-16、H7B41X-16C 型液控止回阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
H7B41X-16	16	1.6	≤70	水、油品
H7B41X-16C	16	1.6	≤425	水、油品

返回页首 ⇑

产品零部件材料

H7B41X-16、H7B41X-16C 型液控止回阀零部件材料

型号	材料
	阀体、阀盖	阀杆、阀瓣、阀座	弹簧
H7B41X-16	灰铸铁	2Cr13	50CrVA
H7B41X-16C	WCB

返回页首 ⇑

产品外形及结构尺寸

Class150 H7B41X-16、H7B41X-16C 型液控止回阀主要外形及结构尺寸（mm）

DN	L	D	D1	D2	b	z0000d	H	H1	重量/kg
40	220	150	110	88	18	4000017.5	175	115	28
50	250	165	125	102	20	4000017.5	175	115	28
65	280	185	145	122	20	4000017.5	195	135	34
80	310	200	160	133	20	8000017.5	215	155	40
100	350	220	180	158	24	8000017.5	215	155	49
125	400	250	210	184	24	8000017.5	240	170	78
150	450	285	240	212	26	8000022	240	170	111
200	500	340	295	268	26	12000022	280	190	155

返回页首 ⇑

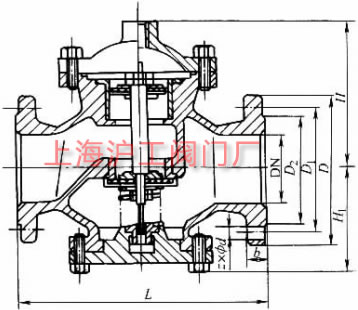

产品外形及结构尺寸示意图
