T型过滤器
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:15515885115
  • 传真:0371-63660555
  • 技术:021-39900466

产品说明

ST16C、ST34C 型 T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

T型过滤器适用介质为:①化工、石油生产及城市供热中的弱腐蚀性物料,如水、氨、油品、烃类等;②化工生产中的腐蚀性物料,如纯碱、硫酸、硝酸、醋酸等;③制冷、空分生产中的低温物料,如液甲烷、液氮、液氧及各种冷剂;④轻工食品、制药生产中有卫生要求的物料,如啤酒、饮料、医药用品等。

产品性能参数

ST16C、ST34C 型 T型过滤器主要性能参数
型号 PN 工作压力/kg 适用温度/℃ 适用介质
ST16C-J16 16 1.6 -29~425 水、油品、蒸汽等
ST16C-J25 25 2.5
ST16C-J40 40 4.0
ST16C-J20 20 2.0
ST16C-J50 50 5.0
ST34C-J16 16 1.6
ST34C-J25 25 2.5
ST34C-J40 40 4.0
ST34C-J20 20 2.0
ST34C-J50 50 5.0

返回页首

产品零部件材料

ST16C、ST34C 型 T型过滤器零部件材料
型号 阀体材料
ST16C-J16 25、WCB、CF8、CF8M、CF3、CF3M
ST16C-J25
ST16C-J40
ST16C-J20
ST16C-J50
ST34C-J16
ST34C-J25
ST34C-J40
ST34C-J20
ST34C-J50

返回页首

产品外形及结构尺寸

ST16C 型 T型过滤器主要外形及结构尺寸(mm)
DN L L1 L2 B 排放口 有效过滤面积/m2 重量/kg
50 402 222 64 R1/2 DN20 平面 RF DN20 凸面 M 0.00387 8
65 469 255 76 0.00592 12
80 512 282 89 0.00811 15
100 590 330 105 0.013 23
150 773 423 143 R3/4 0.026 47
200 951 510 178 0.0459 98
250 1099 599 216 0.0706 154
300 1291 691 254 0.0942 232

返回页首

产品外形及结构尺寸

ST34C 型 T型过滤器主要外形及结构尺寸(mm)
DN L L1 L2 B 排放口 有效过滤面积/m2 重量/kg
50 268 298 158 R3/8 DN20 平面 RF DN20 凸面 M 0.00277 13.6
65 304 337 179 0.00421 18.9
80 330 370 195.5 0.00552 24
100 382 432 225 0.0088 36
150 482 557 280 0.01696 68
200 578 678 332.5 0.0355 140
250 666 791 383 0.0529 216
300 768 918 437 0.0686 315

返回页首

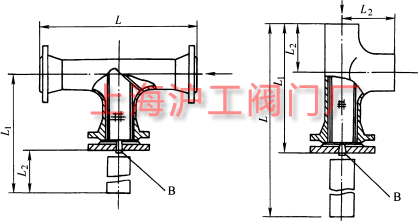

产品外形及结构尺寸示意图

ST16C、ST34C 型 T型过滤器主要外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,T型过滤器性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
