GL11H-16 内螺纹联接Y型过滤器
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:15515885115
  • 传真:0371-63660555
  • 技术:021-39900466

产品说明

GL11H-16 内螺纹联接Y型过滤器:阀体材料为灰铸铁,主要应用于口径较小的管道设备,连接拆卸方便,排污性能可靠,经济适用。是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失,保护阀门等设备的正常使用。采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便、纳污量大等等特点,主要用于水、蒸气等介质。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。可根据客户需要设置过滤网的目数。

产品性能参数

GL11H-16 内螺纹联接Y型过滤器主要性能参数
型号 PN 工作压力 (MPa) 适用温度 (℃) 适用介质
GL11H-16 16 ≤ 1.6 ≤ 200 水、蒸汽

返回页首

产品零部件材料

GL11H-16 内螺纹联接Y型过滤器零部件材料
型号 材料
阀体、阀盖 垫片
GL11H-16 灰铸铁 石棉 不锈钢

返回页首

产品外形及结构尺寸

GL11H-16 内螺纹联接Y型过滤器主要外形及结构尺寸(mm)
DN DN/in L B H
15 ½ 90 16 54
20 ¾ 105 18 62
25 1 125 23 71
32 140 23 75
40 160 26 90
50 2 190 28 92

返回页首

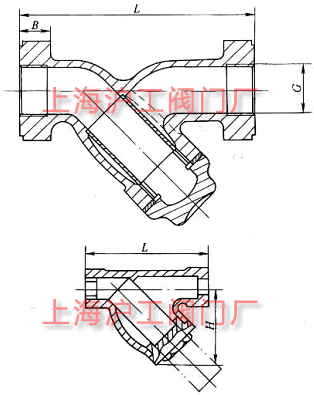

产品外形及结构尺寸示意图

GL11H-16 内螺纹联接Y型过滤器主要外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,GL11H-16 内螺纹联接Y型过滤器性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
