SMC系列作为一种多回转产品，控制的阀门工作时阀瓣做直线运动，如最常见的楔式闸阀、平板闸阀、截止阀等等。
SMC 多回转电动装置的工作特点：
- SMC 系列多回转阀门电动装置的输出轴（驱动空心轴）工作时做多圈回转并驱动阀杆螺母或阀杆旋转，进而带动阀瓣做上下往返运动完成阀门的启闭（设阀杆轴线垂至于地面）。
- SMC 系列电动装置的输出轴为上下贯通，以保证明杆阀门的阀杆通过或进入。电动装置单行程旋转的圈数取决于阀门的口径和阀杆丝杆部分的参数。
- 多回转阀门可由电动装置完成行程控制关闭或转矩控制关闭，也可将两种控制形式配合使用。SMC 系列产品具有可靠的行程、转矩控制性能。
- 根据输出转矩的不同又形成了产品的不同结构型式及尺寸，即不同的机座号。
- SMC 系列多回转电动装置共有 9 个机座号，它们是 SMC-04~SMC-5。SMC 系列产品的公称转矩范围是由 108N·m~26487N·m，公称推力范围由 35kN~1078kN（SMC 系列除 SMC-5 外均能承受阀杆的轴向推力，其原理在下面有关章节叙述），一般情况下均使用 1450r/min 阀门专用电机，这时全系列的输出转速范围可由 6.14~132r/min（电动装置的输出转矩受其转速影响）。
SMC 系列产品的普通型即为户外型，它适合下列基本条件：
- 环境温度：－20~40℃；
- 相对温度：不大于90%（25℃ 时）；
- 海拔高度：不高于 1000m；
- 防护等级：SMC-04、03 为 IP67SMC-00~5 为 IP65；
- 电源电压：380V、50Hz；
- 工作环境中无易然、易爆及强腐蚀介质；
- 无强烈震动工况；
- 产品为短时工作，一般为 15min。
上述工作条件基本是依据 ZBJ16002-87《阀门电动装置技术条件》，目前该技术条件已完成修订并将由新的国家标准代替，因此对上述工作条件的个别条款应加以说明。
对于环境温度有时用户要求超出工作条件给出的范围，尤其是使用环境温度往往要高于 40℃。所以在产品的定货中应提出，以便我们通过提高电机、电器件、导线的绝缘等级，抗老化性能以及传动部位的润滑油脂性能来保证适应更高的环境温度（新标准已对环境温度一条进行了修订）。
关于产品的短时工作，一般要看电动机工作时的运行转矩值，这点我们将在阀门专用电动机的特点章节中叙述。如果用户的阀门开启时间过长（如方闸）则会超过额定时间。这点用户在选型订货中应给以注意。
由于产品内部结构的不同，SMC 系列各机座号的外部形状亦不相同。（图1）~（图3）给出了 SMC 系列普通型产品有开度指示窗一侧的主视图。

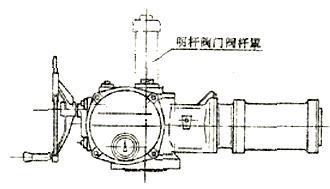

（图1）SMC-04、SMC-03 两个规格，它们属于小转矩产品

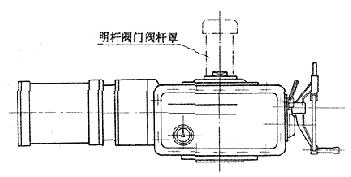

（图2）SMC-00、SMC-0、SMC-1、SMC-2 四个规格，它们基本属于中等转矩产品
（图3）SMC-3、SMC-4、SMC-5 三个规格，属于大转矩产品。其中 SMC-5 是国内，也是目前世界上最大转矩规格的多回转产品
