摘要：介绍了一种根据喉管射流原理研制的在自来水工业中应用的新型防冻装置。
关键词：喉管；射流；防冻阀
1 引言
在我国北方地区，冬季最低气温大都在 -30℃ ~ -20℃ 之间，个别地区可达 -40℃，大地冻层深度一般在 0.5 m ~ 1.5 m 之间，这对于农村和城市冬季用水是个很大的困难。目前，在自来水工业中，现有的防冻装置或者结构复杂、价格较高；或者滴漏严重，使用效果不理想。我们根据喉管射流原理研制成功的 FDJ-100-I 型射流防冻阀，克服了上述防冻装置的缺点，具有良好的防冻效果。
2 结构及工作原理

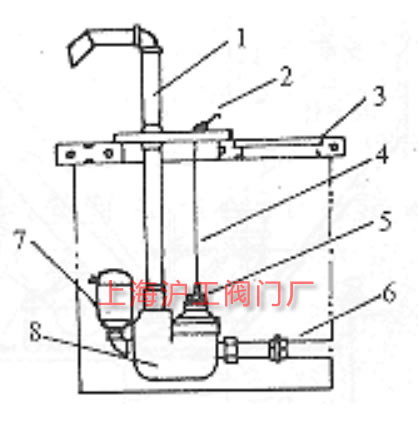

如图 1 所示：主要由进水管 6、截止阀 5、射流阀 8、储水罐 7、出水管 1 和脚踏板 2 组成。进水管 6 与水塔或供水压力罐相通。射流阀 8、储水罐 7、截止阀 5 和进水管 6 均安装在地下保温室里。
踩下脚踏板 2、带动拉线 4 使截止阀 5 开启，水流进入射流阀 8。射流阀 8 内部装设有一喉管，由于喉管直径的变细，使水流速度突然加快，并射向出水管。同时，由于水流速度的加快，在喉管处形成一定负压，储水罐 7 里的水在负压及重力作用下被带入出水管 1 一起射出。
松开脚踏板 2，截止阀 5 在弹簧作用下复位，水塔或压力罐来水被中断，出水管 1 中的存水通过喉管回水口进入储水罐 7。保证了大地冻层内的出水管 1 中不存水，达到防冻目。
3 测试结果
测试结果见下表。
| 供水压力 / MPa | 储水罐里的水全部抽走所需时间 / s | 出水管流量 / L s-1 | 出水管回水时间 |
|---|---|---|---|
| 0.05 | 9.3 | 0.418 | 11 |
| 0.2 | 2.93 | 0.729 | 10.6 |
| 0.3 | 2.43 | 0.791 | 10 |
4 技术性能
1) 外形尺寸：长 × 宽 × 高 = 300 mm × 70 mm × 1590 mm。
2) 防冻深度为 1 m 以下。
5 特点
1) 结构简单、紧凑，体积小，制造成本低，防冻效果好，使用方便。
2) 将射流喉管与储水罐巧妙的结合起来，解决了一般防冻阀的滴漏问题。
3) 每开启一次，储水罐里的水就被更新一次，不会造成水质污染和水源浪费。
4) 对供水压力要求低，适用性能好。
6 应用前景
PDJ-100-I 型射流防冻阀适用于我国北方地区农村和城市的冬季用水。通过改变储水罐的容积，可以适应不同的防冻深度，市场前景广阔。
