产品说明
ZDAOX43 型轨道旋塞阀:外形接近闸门,并采用法兰连接的方式,阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观,以满足市场需求。适用于压力级 150~900Lb(1.6~32.0MPa),工作温度 -29~150℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
工作原理:轨道旋塞阀全开的状态下,塞子的通道阀体的通道对齐,能保证理想的低压力降。转动手轮塞子朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭;当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动 90 度,塞子的通道于阀体的通道对齐,使阀门处于全开的状态。
产品特点:①轨道旋塞阀在开启的过程中阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损。②塞子转动灵活,又可以保证进、出口端和中法兰连接端的密封,同时密封采用软密封(氟橡胶),密封性是通过阀片四周的密封圈来实现的。③独特的燕尾槽保护和固定密封圈,使密封在关闭时为零泄露。④使用介质范围广,不受安装方向的限制。无振动,噪声小。
产品性能参数
型号 | 压力级/Lb | 壳体试验压力/MPa | 密封试验压力/MPa | 适用温度/℃ | 适用介质 |
---|---|---|---|---|---|
ZDAOX43-150(Lb) | 150 | 3.0 | 2.2 | ≤180 | 水、蒸汽、油品 |
ZDAOX43-300(Lb) | 300 | 7.5 | 5.5 | ||
ZDAOX43-600(Lb) | 600 | 15.0 | 11.0 | ||
ZDAOX43-900(Lb) | 900 | 22.5 | 16.5 |
返回页首 ⇑
产品零部件材料
型号 | 材料 | ||||
---|---|---|---|---|---|
阀体、阀盖、填料压盖 | 塞子、阀杆、导向螺栓、销、阀片 | 密封圈 | O 形圈 | 填料 | |
ZDAOX43-150(Lb) | WCB、CF8、CF8M、CF3、CF3M | Gr.F6a、F22、CF8、CF8M、CF3、CF3M | 氟橡胶 | 丁腈橡胶 | 柔性石墨+不锈钢 |
ZDAOX43-300(Lb) | |||||
ZDAOX43-600(Lb) | |||||
ZDAOX43-900(Lb) |
返回页首 ⇑
产品外形及结构尺寸
PN | DN/in | L(RF) | L(BW) | H | W | 重量/kg |
---|---|---|---|---|---|---|
15 | 1/2 | 108 | 152 | 230 | 120 | 10 |
20 | 3/4 | 117 | 178 | 260 | 140 | 12 |
25 | 1 | 127 | 203 | 300 | 140 | 18 |
32 | 1¼ | 140 | 216 | 340 | 180 | 25 |
40 | 1½ | 165 | 229 | 380 | 200 | 29 |
50 | 2 | 178 | 267 | 435 | 220 | 34 |
65 | 2½ | 190 | 305 | 460 | 260 | 39 |
80 | 3 | 203 | 330 | 490 | 280 | 50 |
100 | 4 | 229 | 356 | 525 | 300 | 65 |
125 | 5 | 254 | 381 | 570 | 340 | 95 |
150 | 6 | 267 | 394 | 625 | 400 | 135 |
200 | 8 | 292 | 457 | 700 | 450 | 210 |
250 | 10 | 330 | 533 | 780 | 450 | 275 |
300 | 12 | 356 | 610 | 870 | 500 | 350 |
350 | 14 | 381 | 686 | 980 | 500 | 605 |
返回页首 ⇑
PN | DN/in | L(RF) | L(BW) | H | W | 重量/kg |
---|---|---|---|---|---|---|
15 | 1/2 | 140 | 152 | 230 | 120 | 11 |
20 | 3/4 | 152 | 178 | 260 | 140 | 13 |
25 | 1 | 165 | 203 | 300 | 140 | 20 |
32 | 1¼ | 178 | 216 | 340 | 180 | 27 |
40 | 1½ | 190 | 229 | 380 | 200 | 31 |
50 | 2 | 216 | 267 | 435 | 220 | 37 |
65 | 2½ | 241 | 305 | 460 | 260 | 44 |
80 | 3 | 283 | 330 | 490 | 280 | 60 |
100 | 4 | 305 | 356 | 525 | 300 | 82 |
125 | 5 | 381 | 381 | 570 | 340 | 115 |
150 | 6 | 403 | 457 | 625 | 400 | 165 |
200 | 8 | 419 | 521 | 700 | 450 | 225 |
250 | 10 | 457 | 559 | 780 | 450 | 305 |
300 | 12 | 502 | 635 | 870 | 500 | 405 |
350 | 14 | 765 | 762 | 980 | 500 | 650 |
返回页首 ⇑
PN | DN/in | L(RF) | L(BW) | H | W | 重量/kg |
---|---|---|---|---|---|---|
15 | 1/2 | 165 | 165 | 230 | 120 | 13 |
20 | 3/4 | 190 | 190 | 260 | 140 | 15 |
25 | 1 | 216 | 216 | 300 | 140 | 22 |
32 | 1¼ | 229 | 229 | 340 | 180 | 29 |
40 | 1½ | 241 | 241 | 380 | 200 | 34 |
50 | 2 | 292 | 292 | 435 | 220 | 41 |
65 | 2½ | 330 | 330 | 460 | 260 | 54 |
80 | 3 | 356 | 356 | 490 | 280 | 68 |
100 | 4 | 432 | 432 | 525 | 300 | 99 |
125 | 5 | 508 | 508 | 570 | 340 | 128 |
150 | 6 | 559 | 559 | 625 | 400 | 191 |
200 | 8 | 660 | 660 | 700 | 450 | 258 |
250 | 10 | 787 | 787 | 780 | 450 | 430 |
300 | 12 | 838 | 838 | 870 | 500 | 650 |
350 | 14 | 889 | 889 | 980 | 500 | 870 |
返回页首 ⇑
PN | DN/in | L(RF) | L(BW) | H | W | 重量/kg |
---|---|---|---|---|---|---|
15 | 1/2 | 229 | 229 | 230 | 120 | 15 |
20 | 3/4 | 229 | 229 | 260 | 140 | 19 |
25 | 1 | 254 | 254 | 300 | 140 | 24 |
32 | 1¼ | 279 | 279 | 340 | 180 | 32 |
40 | 1½ | 305 | 305 | 380 | 200 | 38 |
50 | 2 | 368 | 368 | 435 | 220 | 47 |
65 | 2½ | 419 | 419 | 460 | 260 | 62 |
80 | 3 | 381 | 381 | 490 | 280 | 75 |
100 | 4 | 457 | 457 | 525 | 300 | 115 |
125 | 5 | 559 | 559 | 570 | 340 | 147 |
150 | 6 | 610 | 610 | 625 | 400 | 220 |
200 | 8 | 737 | 737 | 700 | 450 | 379 |
250 | 10 | 838 | 838 | 780 | 450 | 490 |
300 | 12 | 965 | 965 | 870 | 500 | 720 |
350 | 14 | 1029 | 1029 | 980 | 500 | 1020 |
返回页首 ⇑

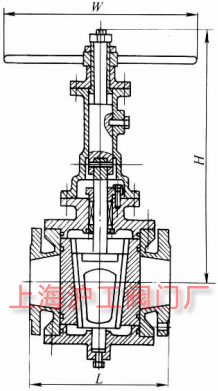

产品外形及结构尺寸示意图
返回页首 ⇑
声明:本文中所有文字、数据、图片均只适用于参考,ZDAOX43 型轨道旋塞阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
