Y43X-10T、Y43X-16T 型全铜比例式减压阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:15515885115
  • 传真:0371-63660555
  • 技术:021-39900466

产品说明

Y43X-10T、Y43X-16T 型全铜比例式减压阀:法兰连接形式、活塞式结构形式,阀座密封面材料为橡胶,公称压力 PN10~PN16,阀体材料为铜的固定比例式减压阀。

主要结构由阀体、进口压盖、活塞、出口压盖及 O 型圈、密封垫等零件组成。Y43X-10T、Y43X-16T 型全铜比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况,达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定,即减“动压”又减“静压”,材料采用全铜,适用于清洁水和海水,不怕结垢和锈独。

产品性能参数

Y43X-10T、Y43X-16T 型全铜比例式减压阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Y43X-10T 10 1.0 ≤90 水、气
Y43X-16T 16 1.6 ≤90 水、气

返回页首

产品零部件材料

Y43X-10T、Y43X-16T 型全铜比例式减压阀零部件材料
型号 阀体材料
Y43X-10T 全铜
Y43X-16T 全铜

返回页首

产品外形及结构尺寸(PN10)

Y43X-10T 型全铜比例式减压阀外形及结构尺寸(mm)
比例 DN D D1 D2 A1 b z×ød D3 A2
2:1
3:1
5:2
3:2
4:3
25 115 85 65 115 16 4×ø14
32 140 100 78 124 18 4×ø18
40 150 110 85 132 18 4×ø18
50 165 125 100 140 20 4×ø18
65 185 145 120 155 20 4×ø18
80 200 160 135 155 22 8×ø18
100 220 180 155 200 24 8×ø18
125 250 210 185 220 26 8×ø18
150 285 240 210 230 28 8×ø22
200 340 295 265 270 28 8×ø22
4:1
5:1
25 115 85 65 16 4×ø14 115 178
32 140 100 78 18 4×ø18 140 188
40 150 110 85 18 4×ø18 150 195
50 165 125 100 20 4×ø18 165 205
65 185 145 120 20 4×ø18 190 218
80 200 160 135 22 8×ø18 205 225
100 220 180 155 24 8×ø18 225 273
125 250 210 185 26 8×ø18 260 308
150 285 240 210 28 8×ø22 300 322
200 340 295 265 28 8×ø22 365 358

返回页首

产品外形及结构尺寸(PN16)

Y43X-16T 型全铜比例式减压阀外形及结构尺寸(mm)
比例 DN D D1 D2 A1 b z×ød D3 A2
2:1
3:1
5:2
3:2
4:3
40 150 110 85 132 18 4×ø18
50 165 125 100 140 20 4×ø18
65 185 145 120 155 20 4×ø18
80 200 160 135 155 22 8×ø18
100 220 180 155 200 24 8×ø18
125 250 210 185 220 26 8×ø18
150 285 240 210 230 28 8×ø22
200 340 295 265 270 30 12×ø22
4:1
5:1
25 115 85 65 16 4×ø14 115 178
32 140 100 78 18 4×ø18 140 188
40 150 110 85 18 4×ø18 150 195
50 165 125 100 20 4×ø18 165 205
65 185 145 120 20 4×ø18 190 218
80 200 160 135 22 8×ø18 205 225
100 220 180 155 24 8×ø18 225 273
125 250 210 185 26 8×ø18 260 308
150 285 240 210 28 8×ø22 300 322
200 340 295 265 30 12×ø22 365 358

返回页首

产品外形及结构尺寸示意图

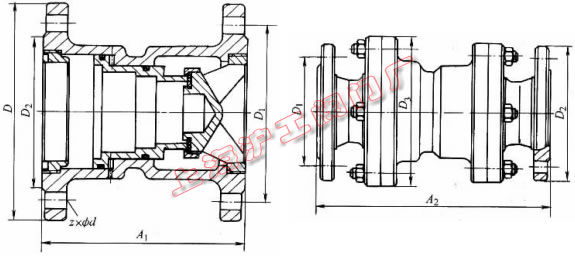

Y43X-10T、Y43X-16T 型全铜比例式减压阀外形及结构尺寸示意图

返回页首
