产品说明
T40H-40、T40H-100 型给水回转式调节阀:适用于中、低压锅炉给水管道和高压加热器疏水管上,通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变,从而实现调节流量的目的。给水回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置,实行远程自动化操作。
产品性能参数
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
---|---|---|---|---|
T40H-40 | 40 | 4.0 | ≤200 | 水、蒸汽 |
T40H-100 | 100 | 10.0 |
返回页首 ⇑
产品零部件材料
型号 | 材料 | ||||||
---|---|---|---|---|---|---|---|
阀体 | 阀座 | 阀瓣 | 拔杆 | 阀杆 | 紧固件 | 填料 | |
T40H-40 | 优质碳素钢 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 优质钢 | 柔性石墨 |
T40H-100 |
返回页首 ⇑
产品外形及结构尺寸
DN | 最大流通面积/cm2 | L | H | D | D1 | D2 | D3 | b | f | f1 | z×Φd |
---|---|---|---|---|---|---|---|---|---|---|---|
50 | 1.89 | 230 | 245 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4×Φ18 |
65 | 2.72 | 290 | 250 | 180 | 145 | 120 | 1140 | 22 | 3 | 4 | 8×Φ18 |
80 | 6.4 | 310 | 255 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8×Φ18 |
100 | 8.4 | 350 | 280 | 230 | 190 | 160 | 150 | 26 | 3 | 4.5 | 8×Φ23 |
返回页首 ⇑
DN | 最大流通面积/cm2 | L | H | D | D1 | D2 | D3 | b | f | f1 | z×Φd |
---|---|---|---|---|---|---|---|---|---|---|---|
50 | 1.27 | 300 | 250 | 195 | 145 | 115 | 88 | 28 | 3 | 4 | 4×Φ25 |
80 | 5.5 | 380 | 255 | 230 | 180 | 150 | 121 | 34 | 3 | 4 | 8×Φ25 |
100 | 15 | 400 | 288 | 265 | 210 | 175 | 150 | 38 | 3 | 4.5 | 8×Φ30 |
150 | 19 | 450 | 340 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12×Φ34 |
200 | 55 | 710 | 455 | 430 | 360 | 315 | 260 | 54 | 3 | 4.5 | 12×Φ40 |
返回页首 ⇑

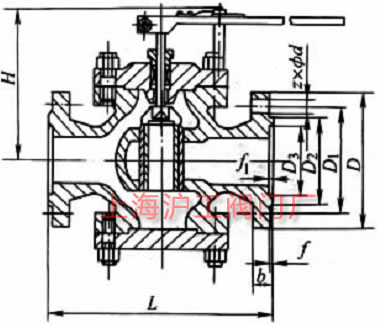

产品外形及结构尺寸示意图
返回页首 ⇑
声明:本文中所有文字、数据、图片均只适用于参考,T40H-40、T40H-100 型给水回转式调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
