摘要:针对止回阀在锅炉压力容器中所起的重要作用。对传统止回阀易粘卡,密封泄漏,使用不灵活等问题进行了分析,并介绍了专利产品新型直通式止回阀(ZL0321198011 和 ZL032119811X)的特点。

关键词:止回阀;锅炉;结构改进

1 概述

止回阀广泛用于石油、化工和电力供暖锅炉等装置中,防止流体倒流,保护设备安全运行。目前普通的止回阀结构有旋启式和升降式等,由于这些产品存在易粘卡,密封不严,难以维修的问题,给设备安全运行带来隐患。

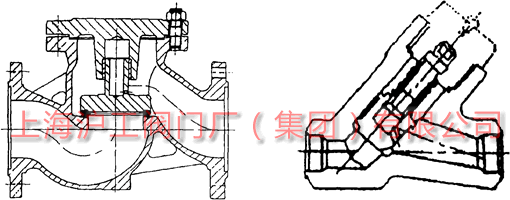

普通止回阀结构图(图1)
图1 普通止回阀

2 故障与分析

止回阀是锅炉压力容器等设备常用的重要部件之一。如智能锅炉安装的止回阀关闭时,注水装置将自动给水。但是当止回阀出现动作迟缓,不灵活,粘卡,密封不严及倒流等情况时,自动注水装置将不能自动给水,只好人工采取相应处理措施,给生产运行增添了不少隐患。还有油田稠油主要采油设备的湿蒸汽发生器(注气锅)是高温高压(17MPa,352℃)装置,如装置短路跳闸造成停电事故,高压注水泵将停止工作,此时大量蒸汽倒回,止回阀经过高温汽蚀,回压力量不能直接作用,造成止回阀不能灵活关闭,设备安全运行难以保证,将造成不应有的损失。

3 改进

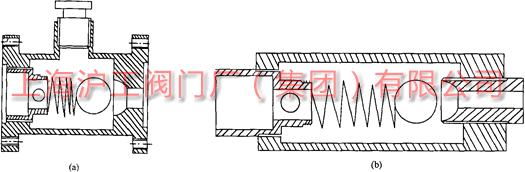

新型直通式止回阀结构图(图2)
图2 新型直通式止回阀

针对普通止回阀(图1)存在的不足,设计开发了新型直通式止回阀(图2)。该产品的球体采用了整体弹性密封良好的橡胶材料。在高温高压工况时,球体采用不锈钢制造,整体阀座呈锥形。在高压下,球体灵活回到锥形阀座,达到自动关闭。新型直通式止回阀已获国家专利(专利号:ZL0321198011 和 ZL032119811X)。

直通式止回阀连接方式有螺纹、法兰和焊接等结构,还可根据用户要求采取其他连接方式。该阀经实际使用,效果良好,不存在粘卡和密封不严等现象。用于高温高压工况时,采用钢球,用于低温低压工况时,球体采用特殊橡胶球。

用于低压的螺纹和法兰连接阀门,其阀体采用模具生产,用于高温高压的焊接连接阀门,其阀体采用棒材加工,节省材料,加工方便。

4 结语

直通式新型止回阀的应用使设备安全系数得到提高,该阀流阻小,启闭灵活,密封性能好,受到用户欢迎。
