摘要:为解决起下抽油杆过程中遇井喷时常规方法存在抢喷不及时的问题,研制了抽油杆旋塞阀。该装置是在油管旋塞阀的基础上加工而成,具有质量轻、操作简单、抢喷快等特点,经现场试用,效果良好。在 20 余口高压油气井的抢喷施工中成功率达 100%,具有显著的经济效益和社会效益。

关键词:旋塞阀;抽油杆;防喷;结构

1 前言

油田修井作业起下抽油杆过程中,如果发现井口溢流或有井喷预兆时,通常是抢装光杆防喷盒,安装井口流程或直接将抽油杆丢入井筒内再进行洗井、压井作业。该措施操作复杂,劳动强度大,整个过程至少需要 10~20 min,不能适应井控要求,不但有可能造成环境污染,而且还成为安全生产的隐患。

中国石化胜利油田有限公司临盘采油厂作业大队研制出的抽油杆防喷旋塞阀,具有质量轻、操作简单、使用方便及制喷迅速等特点,并能适应各种规格抽油杆的防喷要求。通过现场试用,5 min 即可实现井口控制,井控效果良好。

2 结构与工作原理

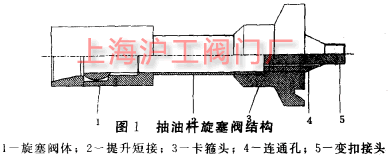

(1)结构。图 1 为抽油杆旋塞阀的结构简图。该装置的结构是在原油管旋塞的基础上,下部联接提升短接。提升短接下部联接加长型卡箍头,卡箍头下端为油管一抽油杆变扣接头,变扣接头上设有四道连通孔,能实现放喷及洗、压井施工作业。

图 1 抽油杆旋塞阀结构

(2)工作原理。起下抽油杆发生井喷预兆时,只需在井口四通上放一个小钢圈,将抽油杆旋塞阀与井中的抽油杆联上,上提旋塞的提升短接,摘除抽油杆吊卡后座在井门四通上,卡上卡箍,上紧螺栓,关闭旋塞,完成抢装井口的施工。

3 主要技术参数

抽油杆旋寨阀的主要技术参数如下:

  • 外径:105 mm;
  • 额定工作压力:25 MPa;
  • 上接头螺纹扣型:2 7/8TBG;
  • 下接头螺纹扣型:CYG7/8;
  • 额定负荷:10 t;
  • 总长度:600 mm。

4 现场试验

抽油杆旋塞阀从 2008 年 6 月至 2009 年 4 月已经在胜利油田有限公司临盘采油厂作业大队推广使用,在 20 余口高压油气井的抢喷施工中成功率达 100%,并显示出高效、快捷、安全的特点,具有显著的经济效益和社会效益。在使用中应注意以下几点:① 起下抽油杆过程中现场应备齐与井内抽油杆相匹配的变扣接头;② 抽油杆旋塞阀要保持清洁、完好,定期试压、保养。
